04G325行车轨道压板

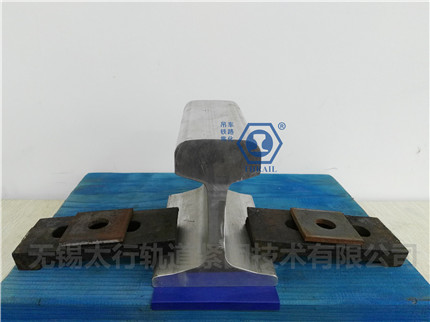

THRAIL 04G325行车轨道压板
轨道压板的选用
适用范围:THRAIL 04G325行车轨道压板适用于设有钢筋混凝土吊车梁或预应力混凝土吊车梁的工业厂房及露天栈桥,其适用范围为:厂房柱距:6.0m 12.0m 0m,吊车起重量:1t~125软钩吊车,复合橡胶垫板
表面经常温度:≤60℃,抗震设防烈度:≤9度腐蚀情况:无侵蚀性气体的厂房。当有侵蚀时应按1.9条规定采取措施。
压板(方案一)型号选用及寸表(附表)
(二)采用材料及要求
  (1)钢板 夹板和型钢采用Q235钢(3号钢),其技术条件应符合国家标准规定。
  (2)六角头螺栓 螺母弹簧垫圈 垫圈应符合国家标准、、、规定。
  (3)压板采用碳素钢铸件(ZG230-450)或可锻铸铁(KTZ450-06),其机械性能应满足表1要求。
  (4)弹性垫板采用复合橡胶垫板,橡胶压舌及橡胶垫板采用耐油橡胶,其性能应符合GB5574-85<工业用硫化橡胶板>中3807标准,橡胶垫板的机械性能应满足表2要求。
(三)安装要求
  (1)完成钢轨接头铺放好复合橡胶垫板后对轨道调整定位,并将螺栓、压板等零件就位,使压板紧巾钢轨下翼缘,然后安装垫板、弹簧垫圈,将螺母拧紧到压板上橡胶压舌压缩量约为2-3mm。
(2)轨道安装的允许偏差要求轨道中心线位置偏差≤±5mm;轨道顶面标高差≤±5mm;两条轨道中心线间距离偏差≤±5mm;厂房横向同一位置上两条轨道顶面的相对标高差;柱子≤10mm 其它处≤15mm
  (3):厂房伸缩缝处的钢轨采用四孔夹板联结。钢轨迹4kg/m、38kg/m、43/m、50kg/m伸缩缝处可采用平接头,QU70、QU80、QU100、QU120伸缩缝处采用45°斜接头,缝宽均为10mm。
    (4):THRAIL弹性复合橡胶垫板是和轨道压板相匹配,如轨道压板为QU80型,即选用7a-3型复合垫板。
  (5):根据压板型号选用螺栓。螺栓长度计算:L=h1+h2+h3式中:h1=压板安装后自砼垫板最大标高值(见表I)h2=砼垫层厚  h3=吊车梁翼缘厚压板数量按以下求得式中:n为压板数量,为单轨总长度(米)THRAIL弹性复合垫板为压板总数之1/2,螺栓与压板数量相等。
安装要求
  (1):THRAIL弹性复合橡胶垫板上面的矩形凸条和槽沟顺轨道方向置轨道下面,垂直于轨道的中心线并和轨道两侧的螺栓相对。
  (2):THRAIL复合橡胶垫板放置在砼垫曾之前,必须把垫层面清
理干净。以免杂质混入橡胶垫板下降低使用性能。
    (3):按下列顺序组装轨道压板。
    螺栓穿入钢筋混凝土吊车梁予留孔内——压板主体——止退块(小端向轨道)——弹簧垫圈——螺母——予紧——调整压板主体,使前端与轨道边缘靠紧——最后紧固到使压板上橡胶压舌压缩量为2-3mm
  (4):压板的中心线垂直于轨道中心线。不得歪斜。
有关资料料请参阅国家建筑标准设计《04G325》《吊车轨道联结及车挡》图集。
