THRAIL9120/15/38柔性轨道压板



THRAIL9120轨道压板

THRAIL9120/15/38柔性轨道压板
THRAIL9120/15/38柔性轨道压板

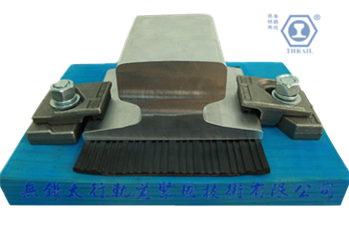

    ☆柔性轨道紧固件THRAIL9120/15/38柔性轨道压板产品应用于起重机轨道柔性固定系统。THRAIL9120/15/38柔性轨道压板克服了传统硬式轨道固定件系统存在的压板松动、减少轮压和行车轮肯轮现象，同时降低噪音，THRAIL9120/15/38柔性轨道压板有自锁功能。THRAIL9120/15/38柔性轨道压板能可靠承受起重机车轮传来的侧向力。
    ☆THRAIL9120/15/38柔性轨道压板固定件能可靠地承受吊车运行中产生的侧向力。固定件窄而扁，可以提供最有利安装尺寸，THRAIL9120/15/38柔性轨道压板可用于带或不带导向轮的各式吊车。THRAIL9120/15/38柔性轨道压板

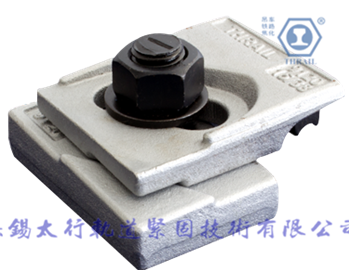

通过楔形结构作用和互相啮合的压板上下两部两面倾斜而自动锁定。钢轨和吊车梁允差的控制不成问题，THRAIL9120/15/38柔性轨道压板底座的预加应力和轨道与底座之间的持久接触都得到保证。有效降低噪音，改善工作环境。

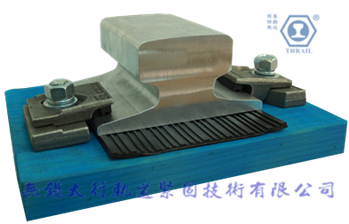

    ☆柔性轨道紧固件产品THRAIL9120/15/38柔性轨道压板使用时，轨道与吊车梁之间设置了弹性复合橡胶垫板，不仅增大了其间的摩擦力，使钢轨不易窜动，而且消除或减小了轨道与吊车梁的间隙沿轨道全长不均的现象。从而改善了压板螺栓受力的状况。

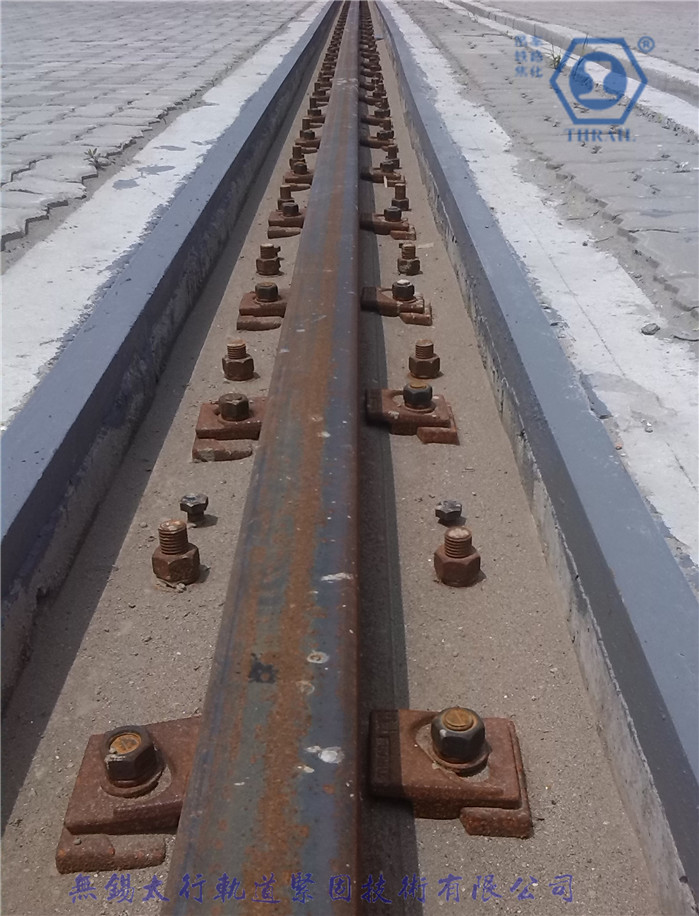

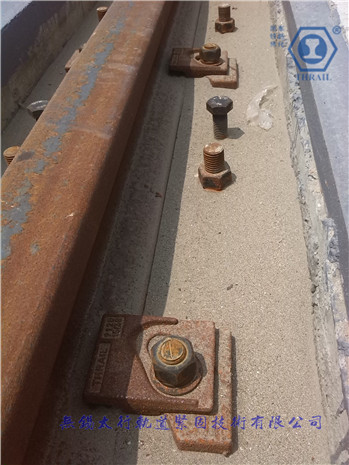

    ☆THRAIL9120/15/38柔性轨道压板紧固在吊车梁上，不会松动，不易磨损吊车梁。对称设置的压板在断面上形成楔形结构，从而限制了轨道左右位移。

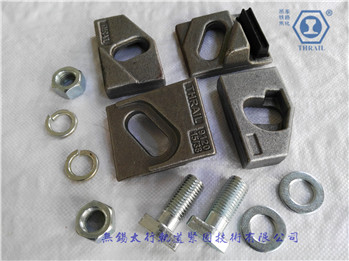

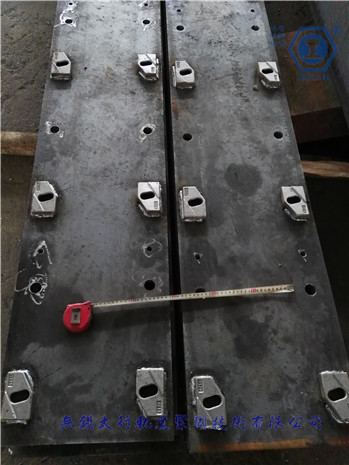

    ☆THRAIL9120/15/38柔性轨道压板主体上设计的圆形长孔，使压板有调整余地；带坡度孔与止退斜面配合，紧固后能有效地阻止压板窜动位移。THRAIL9120/15/38柔性轨道压板为吊车轨道安装或检修的侧向调整提供了方便。
材质要求
THRAIL9120/15/38柔性轨道压板部件采用低合金高强度结构钢制作。螺栓为M20*48mm，8.8级高强度螺栓，拧紧力矩为：256N.m，可承受最大侧向力为：120KN。
